控制變壓器應用圖繪制規則是什么？旗正電氣告訴你詳情如下：

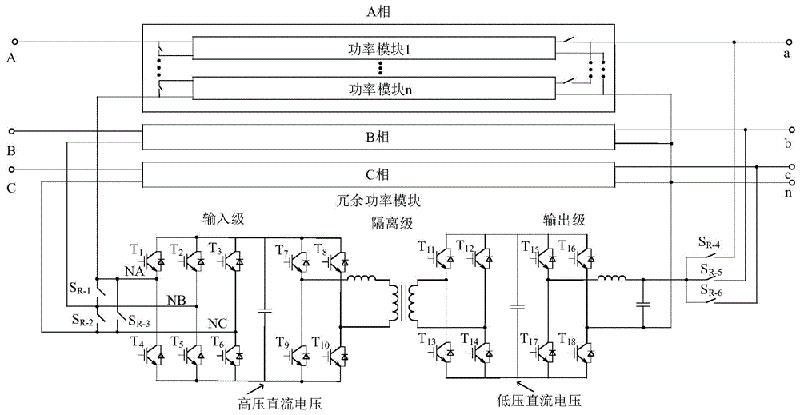

    原理圖一般分主電路和輔助電路兩部分：主電路就是從電源到電動機大電流通過的路徑。輔助電路包括控制電路、照明電路、信號電路及保護電路等，由繼電器和接觸器的線圈、繼電器的觸點、接觸器的輔助觸點、按鈕、照明燈、信號燈、控制變壓器等電器元件組成。

    控制系統內的全部電機、電器和其它器械的帶電部件，都應在原理圖中表示出來。

    原理圖中各電器元件不畫實際的外形圖，而采用國家規定的統一標準圖形符號，文字符號也要符合國家標準規定。

    原理圖中，各個電氣元件和部件在控制線路中的位置，應根據便于閱讀的原則安排。同一元器件的各個部件可以不畫在一起。例如，接觸器、繼電器的線圈和觸點可以不畫在一起。

    圖中元件、器件和設備的可動部分，都按沒有通電和沒有外力作用時的開閉狀態畫出。例如，繼電器、接觸器的觸點，按吸引線圈不通電狀態畫；主令控制器、萬能轉換開關按手柄處于零位時的狀態畫；按鈕、行程開關的觸點按不受外力作用時的狀態畫等。

    電氣元件應按功能布置，并盡可能按水平順序排列，其布局順序應該是從上到下，從左到右。電路垂直布置時，類似項目宜橫向?qū)R；水平布置時，類似項目應縱向?qū)R。

    電氣原理圖中，有直接聯系的交叉導線連接點，要用黑圓點表示；無直接聯系的交叉導線連接點不畫黑圓點。
