關于控制變壓器知識旗正電氣小編在以上的文章中也為大家總結了不少，但是對于剛剛接觸到控制變壓器的新手來來說“控制變壓器的接線方法”還是一頭霧水的呢！下面旗正再跟你聊聊，順便告訴你一下控制變壓器原理，以便你對控制變壓器更進一步的認識。

　　控制變壓器主要適用于交流50Hz（或60Hz），電壓1000V 及以下電路中，在額定負載下可連續長期工作。通常用于機床、機械設備中作為電器的控制照明及指示燈電源。

　　控制變壓器是用電磁感應原理工作的。變壓器有兩組線圈。初級線圈和次級線圈。次級線圈在初級線圈外邊。當初級線圈通上交流電時，變壓器鐵芯產生交變磁場，次級線圈就產生感應電動勢。Satons變壓器的線圈的匝數比等于電壓比。

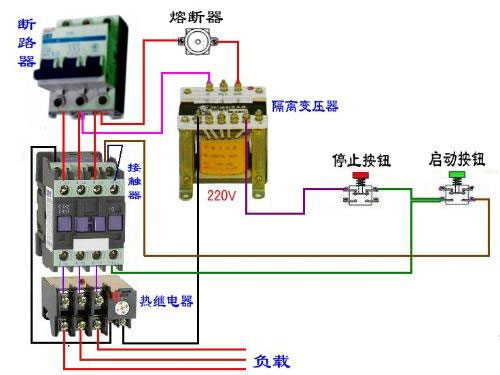

　　控制變壓器是一種小型干式變壓器，其交流電源頻率為50Hz，初級電壓為220V（或380V），次級電壓有6. 3V、12V、24V、36V、110V、127V等。它主要用做工礦企業中的安全局部照明電源、電氣設備的控制回路電源及信號燈或指示燈電源。控制變壓器的接線如圖10-8所示。

　　圖10-8 控制變壓器的接線

　　初學電工人員在使用、安裝、維修控制變壓器時，要注意以下幾點。

　　（1）應看清變壓器的接線端子再接線：當初級電壓為220V時，應將其接到220V的電源線上；當初級電壓為380V時，應將其接到380V交流電源上。絕不允許把380V的電源線接入220V的接線端子上。

　　（2）控制變壓器的次級電壓接線端子要與所控制接入的負載電壓相對應。如果是指示燈，則應接入6. 3V的電壓，機床低壓照明燈泡則要接入36V電壓；如果是機床交流接觸器線圈，需使用127V交流電壓，就要接在127V電壓接線端子上。

　　（3）控制變壓器應安裝在干燥處，盡量避免震動，以免損傷其內部結構。

　　（4）在控制變壓器的使用過程中，負載不允許短路，負載的功率不能超過控制變壓器的容量。
